大家是否注意到人們對移動設備，尤其是對智能手機的著迷程度到了何種地步?人們在用智能手機進行網絡沖浪、查收和編寫電子郵件、玩網絡游戲或者更新社交網絡等活動。所有這些活動，外加撥打語音電話，都要消耗電池的能量，從功率放大器(PA)到顯示器和內核芯片組，它們要消耗大量的能量。最終，鋰離子電池的體積也只能適當增加，以保證智能手機不至于過于笨重。
但是卻有幾種方式可以讓用戶感到滿意，避免經常為智能手機充電，或者在不適當時間電池電能耗盡的現象出現。智能手機中功率放大器消耗的功率大約占總體30%，在網絡覆蓋情況較差的區域，這個比率會高達70%。一般要求智能手機和手機具有兼容前幾代蜂窩網絡協議的能力，現今大多數手機均具有所謂的HEDGE-enabled功能，這意味著它們能夠支持HSUPA、HSDPA、WCDMA、EDGE、GPRS和GSM。換言之，3.5G(HSUPA和HSDPA)手機支持3G(WCDMA)和2G(EDGE、GPRS和GSM)技術。目前市場上還有支持CDMA2000 1x EV-DO和TD-SCDMA等3G蜂窩技術的其它手機，它們也消耗大量功率。
不論是3G還是2G，功率放大器都會消耗大量功率，所以需要一種有效的方法來獲得更長的通話/工作時間。不論是在進行語音通話，還是將數據從手機發送到基站，功率放大器均要消耗功率。在接收效果較差的區域，則需要更高的輸出功率水平，這就意味著更高的功率消耗。對于3G功率放大器和GSM/EDGE功率放大器模塊(PAM)的EDGE部分而言，不僅需要特定水平的輸出功率，還要求具有足夠的線性度，以確保向基站發送信號的保真度。
對于功率放大器外圍的技術，已經開發出兩種有效方法：DC-DC轉換器和包絡跟蹤。第一種方式是更為流行的解決方案，飛兆半導體公司用于2G/3G功率放大器的6W、3MHz/6MHz降壓轉換器FAN5904就針對這種應用。該產品是為了支持GSM/EDGE PAM和3G/3.5G PA而專門設計，因為在手機中線路板空間十分珍貴，設計人員無需再使用兩個獨立的降壓轉換器。FAN5904支持從WCDMA到HSUPA+，以及世界流行的CDMA200 1x EV-DO等3G無線標準。此外，該器件還支持中國的3G標準TD-SCDMA，以及用于更高數據傳輸率的TD-SCDMA信號調制下的HSUPA。隨著兼容GSM/EDGE、支持TD-SCDMA的“TEDGE”手機的出現，FAN5904將是一種理想的解決方案。
FAN5904與基帶處理器和功率放大器配合工作，以達到降低功耗的目的。基帶芯片組將會根據從基站接收到的信息來設定輸出功率水平，然后將其轉換成電源電壓，以便FAN5904可以為功率放大器供電。圖1的系統應用示意圖顯示了FAN5904與基帶芯片組、射頻收發器和功率放大器之間的接口情況。為了生成正確的、相應于輸出功率的電源電壓，要求基帶芯片組的固件能夠包含Tx AGC/POUT查找表(LUT)中的另一列內容。

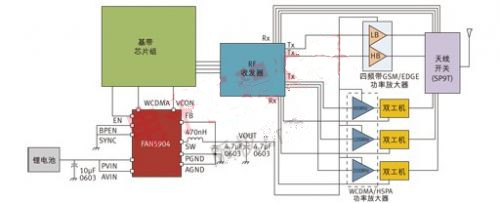

圖1. FAN5904與基帶處理器、射頻收發器和3G功率放大器以及GSM/EDGE功率放大器模塊的系統應用示意圖
表1所示為針對某個HEDGE手機的WCDMA和HEDGE端口，如何配置查找表(LUT)的例子。該表格針對Avago的3G功率放大器，分為高、中和低功率模式三個主要部分。其它功率放大器因結構不同而具有不同的設置。高、中和低功率模式分區下各列內容為該模式下的輸出功率及其相應的VCON電壓，這些電壓是基帶處理器生成的電壓，通知FAN5904為功率放大器提供正確的輸出電壓，獲得特定的輸出功率。GSM和EDGE則需要不同的查找表。

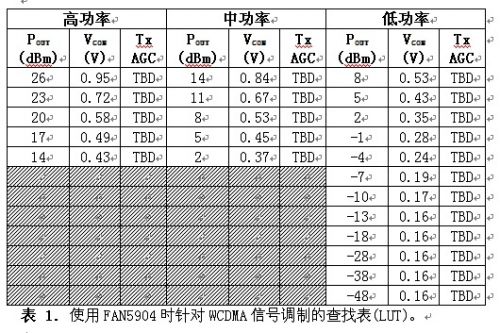

表1: 針對某個HEDGE手機的WCDMA和HEDGE端口，如何配置查找表(LUT)的例子
基帶處理器能夠針對輸出功率水平，動態調節功率放大器的電源電壓，從而降低功率放大器消耗的電流。這樣便得到兩種重要結果：一是降低了電源電壓和電流，使得散熱減少;二是延長了智能手機的通話時間和數據使用時間。在高輸出功率或者大電流負載情況下，FAN5904會以6MHz的PWM模式工作，但在要求“中”或“低”輸出功率時，它會自動轉換至脈沖頻率調制(PFM)模式。在PFM模式下，轉換器以更低的開關頻率工作，以保持更高的效率。圖2和圖3針對WCDMA (語音和數據)信號調制的DG90功率分布函數，顯示使用與未使用FAN5904的3G功率放大器的性能。對于語音通話，FAN5904在大部分時間工作于PFM模式，因為根據DG09曲線，PFM模式占用的時間少于輸出功率高于18dBm時間的10%。恰恰相反的是，為了保證接收器的信噪比，在數據傳送模式下則要求保證更高的“每bit能量”，所以在數據傳送模式下，輸出功率為16dBm或者以上的時間占據33%。

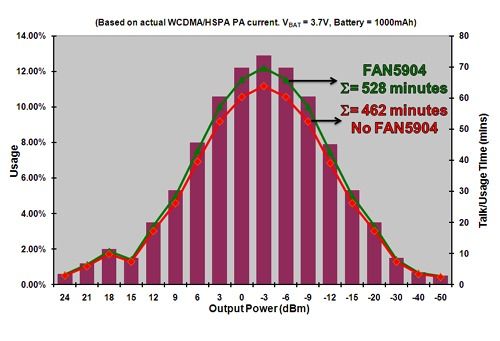

圖 2. WCDMA信號調制和1000mAh鋰離子電池條件下，使用和未使用FAN5904的3G功率放大器的通話時間分析

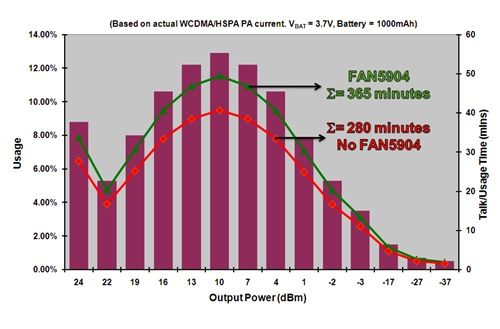

圖 3. WCDMA信號調制和1000mAh鋰離子電池條件下，使用和不使用 FAN5904的3G功率放大器的數據發送時間分析
圖2和圖3顯示了在不同輸出功率條件下一個3G PA分別在語音和數據傳輸模式下有、無FAN5904時所使用的工作時間的分析。在PA電源電壓設定在鄰近信道功率比(ACPR)為-39dBc時的值時， WCDMA的ACPR可以改善到-43dBc，但是電流消耗將會增加，導致效率降低。

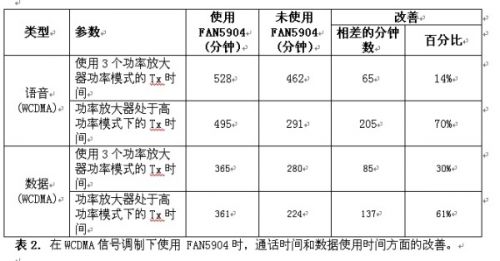

表2: 在WCDMA信號調制下使用 FAN5904時，通話時間和數據使用時間方面的改善
表2顯示了圖2和圖3的結果，以及功率放大器只工作于高功率模式下相應的分鐘數。在HSUPA、CDMA200 1x EV-DO和 TD-SCDMA等不同信號調制模式下，電流消耗和通話時間都有類似的改善。這里把高功率模式工作的通話/數據使用時間一起顯示的原因是：新技術不僅得到了更多的分鐘數，從設計角度來看，亦簡化了校準工作。當功率放大器具有多種功率模式時，固件必需適應何時從一個等級切換到下一個等級，因為在整個輸出功率范圍內，每個功率放大器的每種功率模式都存在獨特的VPA-POUT 曲線。由于現在大多數手機都支持至少三個頻段，這意味著滿足要求的系統中可能有三種3G功率放大器，所以增加了復雜程度。在處于一種功率模式的功率放大器中使用FAN5904，可以消除模式切換帶來的復雜性，更快地進行功率放大器校準，因為需要的校準點較少。這樣就縮短了測試/校準的時間，并且降低了制造成本，同時簡化了設計過程。

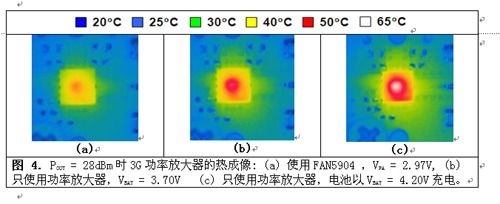

圖 4. POUT = 28dBm時3G功率放大器的熱成像
一個時常被忽視,但經常遭到抱怨的參數是耗熱問題。在手持電話貼近頭部進行通話，使用手機網上沖浪或者玩在線網絡游戲時手機發熱，大多數用戶會因此而感到煩惱。問題的關鍵在于,設計人員在設計手機時必需將這一因素考慮在內。圖4所示為某3G功率放大器的熱成像，其中，(a)為使用FAN5904來供電;(b)為直接與電池連接;(c)為電池以4.2V電壓充電。使用FAN5904時，在滿輸出功率情況下，功率放大器的溫度幾乎不可能達到50?C，在(b)和(c)的情況下，溫度很容易達到50?C和65?C，使用一段時間后，手機會很快發熱。在數據卡應用中，尤其是3G USB調制解調器卡開始流行，熱耗散，或者說實現熱耗散最小化變得十分重要。USB卡不能像手機那樣有效地散熱，因為它的體積非常小。由于3G調制解調器主要用于數據，功率放大器在大部分時間運行于“發熱”狀態。減少這種熱量的最有效方式是使用諸如FAN5904的降壓轉換器。
FAN5904的一個關鍵特性是,支持3G功率放大器的6MHz開關頻率和支持GSM/EDGE功率放大器模塊的3MHz開關頻率，可以使用小體積的電感和電容。FAN5904使用1008規格(2.5mm x 2.0mm)的0.47?H電感，分別使用10?F 0603和2.2?F 0603電容作為輸入和輸出電容，實現占位面積很小的PCB解決方案，并且沒有影響降壓轉換器的效率。
另一個常常被遺忘的參數是瞬態響應時間。當需要在不同電壓之間進行跳變，以便為功率放大器提供合適的輸出功率時，對各種無線協議而言，瞬態響應時間變得尤為重要。FAN5904以6MHz的頻率進行切換時，具有非常短的10?s響應時間 (如圖5所示)，完全滿足時隙間隔為25?s的WCDMA規范和IOPC 6.4.2規范要求。

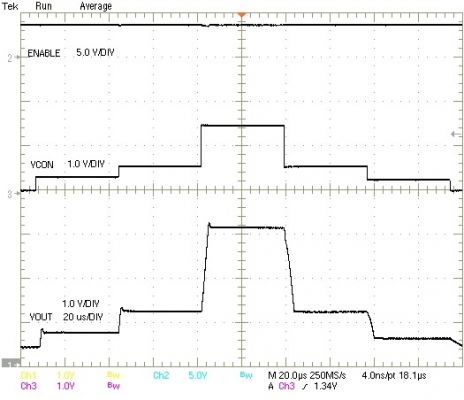

圖 5. FAN5904在WCDMA模式中電壓跳變的上升和下降時間
在輸出功率需要從低水平變到高水平，或者從啟動開始，瞬態響應時間為10?s。對于降壓穩壓器而言，關鍵是使功率放大器滿足這些規范要求，避免出現通話中斷或者通話語音質量不良的情況。由于用戶在不同的區域移動，信號覆蓋情況或好或壞，雖然如此，通話中斷現象是用戶所不能容忍的。對于GSM/EDGE模式，FAN5904能夠在5?s內完成電壓之間的跳變，滿足GSM規范。圖6所示為用于WCDMA和GSM/EDGE發送器的FAN5904時序圖。

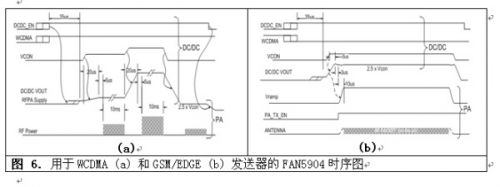

圖 6. 用于WCDMA (a) 和GSM/EDGE (b) 發送器的FAN5904時序圖
在使用降壓轉換器時，我們關心的是開關頻率如何影響RF性能，RF工程師極不愿意添加一個會對RF信號保真度(發送和接收兩個方面)造成潛在影響的器件。如前所述，FAN5904采用PWM或 PFM模式工作，分析顯示，兩者均不會對RF性能造成影響。圖7(a)所示為28.5dBm信號的發送CW(關閉調制以顯示接近中心的尖刺)，以及距右側 6MHz的標記1。FAN5904產生的假性音調(spurious tones)水平很低，使得尖刺低于噪聲本底。圖7(b)所示為開啟調制時的尖刺水平。這種尖刺很小，遠遠低于Tx遮蔽水平。FAN5904具有6MHz 開關頻率的一個優勢在于該頻率遠離信號頻率，并且位于5MHz的帶寬之外，轉換成位于WCDMA信號兩側的2.5MHz頻率。

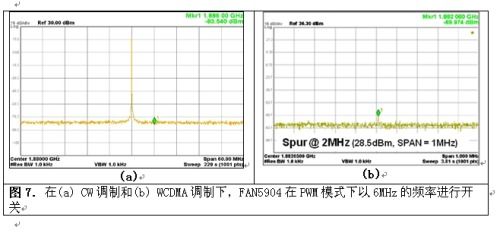

圖 7. 在(a) CW調制和(b) WCDMA調制下，FAN5904在PWM模式下以6MHz的頻率進行開關
或許在PFM模式下，我們更加關注的是尖刺會在哪里進入信號調制。通過進一步查看圖8(a)，在CW模式中，尖刺仍然在-40dBc以下，在8 (b)中，更重要的是該尖刺處于WCDMA調制遮蔽之下。

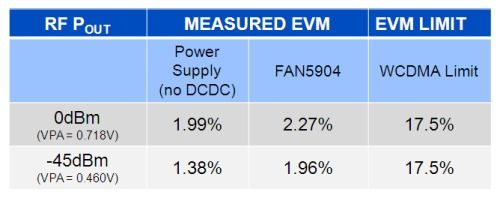

表3: 連接電源和FAN5904的3G功率放大器的EVM測量比較
表3列出了所測量的0dBm 和-45dBm (圖8中VPA 值接近VOUT_DCDC )輸出功率的EVM，比較使用電源和FAN5904為3G功率放大器供電的情況。兩列數值之間的差異很小，這清楚表明信號保真度的變化不大，不會影響RF 性能，遠在WCDMA極限數值之下。

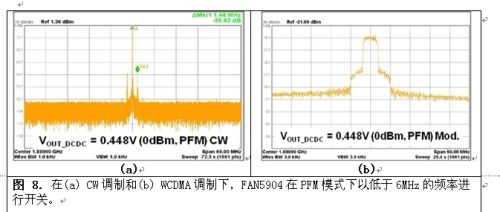

圖 8. 在(a) CW調制和(b) WCDMA調制下，FAN5904在PFM模式下以低于6MHz的頻率進行開關
為了進一步了解降壓轉換器帶來的噪聲/尖刺情況，根據3G功率放大器自身的噪聲輸出，對接收頻段內的噪聲進行了測量和比較。圖9顯示在 28.5dBm的最高輸出功率下，來自FAN5904的尖刺水平實際上遠遠低于功率放大器的噪聲水平，表4顯示，來自FAN5904的噪聲在 -131.8dBm/Hz處最大，但仍然遠遠低于功率放大器自身的-90dBc。RF工程師可以放心，FAN5904在PWM和PFM模式工作時不會對蜂窩和其它RF頻譜的發送和接收頻段造成干擾。

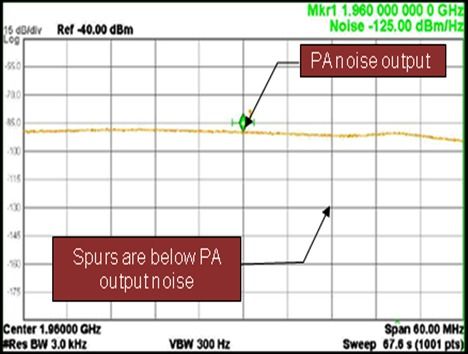

圖 9. Rx 頻段中FAN5904相對于3G功率放大器噪聲的尖刺

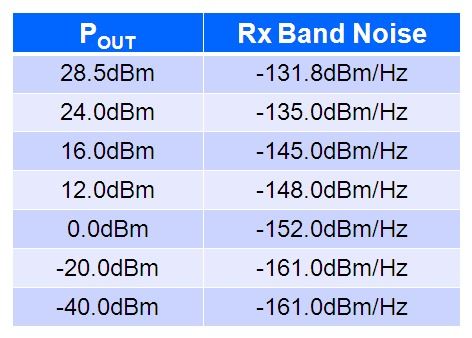

表4: Rx 頻段中來自FAN5904的噪聲水平
最后一個重要特性是，FAN5904控制GSM/EDGE功率放大器模塊的能力在于將RF功率管理解決方案從FAN5904分離出來。在GSM/EDGE模式下，FAN5904具有3A的設計峰值極限電流，因而能夠控制電流高達2A的功率放大器模塊。在GSM/EDGE模式下，由于電流負載更大，FAN5904總是以PWM方式工作，因為GSM和EDGE信號較 3G信號具有更高的輸出功率水平，因此它以3MHz的頻率進行開關。3MHz是合適的開關頻率，因為它位于WCDMA通道帶寬之外，但是仍然可以使用小電感和小電容來處理更大電流負載，并使效率維持在高達95%的水平。人們可能要問，為什么在該模式下不使用6MHz，這在設計上是不可行的，因為較大的電流負載會使開關損耗更高，小型化解決方案帶來的好處在效率方面得不到補償。圖10和圖11顯示，在蜂窩設備處于GSM或EDGE模式下，使用FAN5904 可將電流降低100mA。

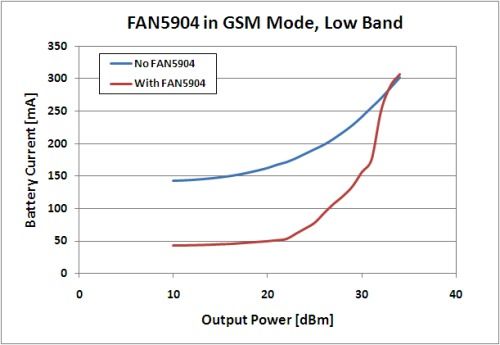

圖10. 在GSM 調制下，GSM/EDGE 功率放大器模塊的整個輸出功率范圍內的FAN5904電池電流消耗

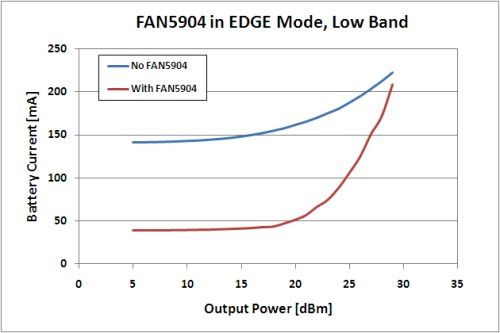

圖 11. 在EDGE 調制下，GSM/EDGE 功率放大器模塊的整個輸出功率范圍內的FAN5904電池電流消耗
總之，FAN5904是針對2G到3.5G無線協議功率放大器而設計，并管理和滿足該功率放大器的嚴格功率要求。本文重點討論了WCDMA，值得注意的是，FAN5904能夠支持CDMA2000 1x EV-DO，以及在中國出現且快速發展的3G標準TD-SCDMA。該器件能夠幫助蜂窩設備制造商大幅降低功耗，從而降低系統溫度，延長使用時間，以滿足用戶避免頻繁地為電池充電等要求。畢竟，沒有用戶愿意使用一個總是需要充電、發熱的智能手機，或者在打重要電話時發生掉電的智能手機。
