3.電力調度數據專用網絡現狀與安全防護措施
目前電力調度數據專用網絡（SGDnet）在電力系統中的應用日益廣泛，已經成為不可或缺的基礎設施。電力調度數據網絡是電網調度
自動化系統的重要支撐平臺，
網絡安全是系統安全的保障，專用數據網絡是整體安全防護體系的基礎，
專網體現在網絡互聯、網絡邊界、網絡用戶的可管性和可控性。
我公司調度數據專用網絡一期工程在2006年9月正式接入，迄今已運行三年，到2010年二期工程規劃開通運行。池州地區調度數據網主要功能是，傳輸Ⅰ區的實時數據、控制命令，Ⅱ區的非實時業務，以及對調度數據網本身的軟硬件進行配置管理。
3.1池州地區調度數據網網絡配置及架構
池州公司調度數據專用網絡主設備為
華為公司生產的各型號路由器，共
25臺，主站端設備有調度數據網網管機一臺（hp DL360 proLiant），核心路由器共兩臺，型號分別是Quidway NE-08和Quidway NE-40，均安裝在自動化機房。其余路由器安裝在各變電站。廠站廣域網數據通道通道采用SDH下發的2M E1通道互聯，備用通道采用專線通道。主要變電站在拓撲上構成環路，形成雙鏈路，保證可靠性。

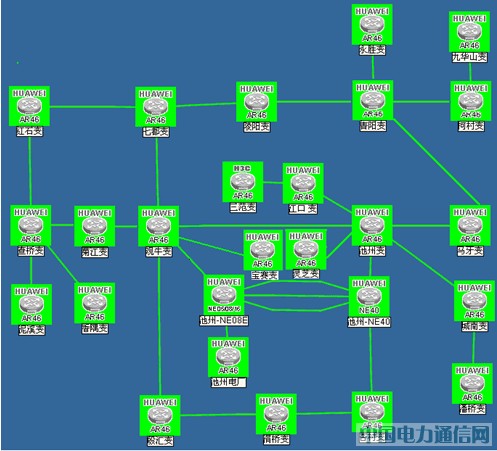

圖
5為池州電力調度數據專用網絡（SGDnet）
拓撲示意圖
電力調度數據專用網絡采用層次化設計結構，可劃分為核心層、骨干層和接入層。從功能上說，核心層主要負責整個網絡的數據交換，骨干層主要負責整個網絡的數據匯聚，接入層則主要負責各應用系統的接入功能。池州調度數據專用網絡覆蓋本地區具備通道條件的220kV變電站、110kV變電站、35kV變電站、集控站。
3.2安徽省調度數據網網絡配置及架構
安徽電力地區調度數據網絡工程，它利用在SDH光纖傳輸通道上建立高帶寬、高性能、透明的、以調度數據為主要承載對象的數據通信網絡，主要為安徽電力相關單位的電力調度業務提供服務。
安徽電力地區調度數據網作為安徽電力調度數據網的有機組成部分，主要基于IP-over-SDH技術構成。已建的安徽電力調度數據網采用層次化設計，分為三層：核心層、骨干層和接入層。其核心層6個（包括安徽省調），骨干層12個節點，分設在安徽省12個地調；接入節點則含蓋各電廠和變電站。
3.3池州調度數據網設備配置
池州地區調度數據網絡設備及軟件選型如下：
l 核心層路由器：NE40-8；NE40-4；
l 骨干層路由器：NE40-4；
l 接入層路由器：AR4620；
l 以太網交換機；
l 網管系統：
華為網管平臺
1套；硬件平臺：1臺主流服務器。
3.4池州調度數據網業務接入現狀
本地調度數據
專網由變電站節點，路由設備、交換設備、安全設備、網關設備和網管設備等組成。
池州調度數據專用網絡建成后，承載了調度
自動化系統、電量計費
PDM2000系統、保護故障錄波管理系統等，實時控制區業務主要包括：RTU、EMS；生產區業務主要包括：電量計費、保護故障錄波管理系統。是保障安池州電網安全、優質、經濟運行的基礎設施。
不同結構層面上所接入的業務也有所不同，具體如下：
l 變電站接入的業務有：RTU、電量計費、保護故障錄波管理系統；
l 地調接入的業務有：EMS、電量計費；
l 電廠接入的業務有：
RTU、電量計費。
3.5池州調度數據網安全防護
建立調度數據
專網安全防護體系，首先要制定安全防護策略。應用系統的安全策略位于安全防范的最高一級，是決定系統的安全要素。從大的方面講，安全策略決定了一個系統要達到的安全級別及可以付出的代價；從小的方面講，安全策略的具體規則用于說明哪些行為是允許的，哪些行為是禁止的。系統是否安全，
