1.引言
電力網輸配電線路線長、面廣，大多地處偏僻地區，成為犯罪分子作案的重點目標，近年來，電力設施的盜竊和破壞案件呈現上升趨勢，直接影響到經濟發展和人民群眾的生活。僅2006年，我市就發生盜竊、破壞電力設施案件52起，因違章施工、意外事故造成的破壞電力設施案件22起，我公司也被盜竊、破壞電力設施案件18起，因違章施工、意外事故造成的破壞電力設施案件6起。當前，盜竊破壞電力設施仍然是制約電力企業發展的一大障礙，少數不法分子的行為，不僅破壞了正常的供電秩序，嚴重危及到電網的安全。為此，供電部門盡管投入了大量人力、物力進行防護、抓盜，但收獲甚微。在此情況下，我公司開發利用適合于本公司情況的電力線路防盜報警系統。
2.GSM撥號電力線路變壓器防盜報警系統基本原理
SK380型電力線路變壓器GSM無線防盜報警系統，是融合成熟穩定的GSM無線通信技術和微電腦檢測技術，采用單片機技術制造的，主要應用于室外場合的電力線路變壓器在工作中遇到被盜以及缺相斷電情況的及時報警。系統原理圖如圖1所示。
當本系統的
SK-380SMS型報警主機探測到柜（箱）門被打開或停電、三相線被剪、停電事件發生及防區所連接的探頭檢測到報警信息時，立即通過內置GSM系統向指定的電話號碼（最多可設置8個電話號碼，可以是‘95598’客戶服務系統電話號碼，也可以是負責人員的手機號碼）發出報警信息，并通過聯動繼電器啟動所連接的警燈、高分貝警鈴、語音告警設備等，如果報警信息發到‘95598’，利用‘95598’ 客戶端的
GPS電力網地理信息系統電子地圖定位，獲取報警主機的電話號碼，同時自動跳出報警的位置圖（SK-380SMS型報警主機安裝位置，警情發生地點在電子地圖上自動閃爍），值班人員根據警情發生位置通知維護人員現場檢修。報警主機一般都安裝在分支線路上，如果是線路主干從中間被盜，則其下端分支線路上的報警器都報警；如果分支線路被盜，則本條線路上的報警器報警。工作人員可根據報警器報警情況迅速判斷是主干線路發生問題還是各分支線路發生問題，及時快速通知管理單位人員迅速趕到現場，制止控制破壞分子對電力設施的破壞或及時消除線路故障，減少損失。報警主機內置高性能可充電
電源，當遇到電網停電或人為破壞時，能保持不間斷監控。
3.報警主機與中心接警系統主要功能
GSM防盜報警系統由報警主機和中心接警系統構成，當報警主機發出報警信號后，中心接警系統主要完成以下工作：
①負責管理及接收SK-380SMS報警主機的報警信號，可同時接收的報警信號數量：10,000個。
②電子地圖顯示功能，用戶可通過掃描儀自動制作自行標注電子地圖，也可使用已制作好的GPS電子地圖，警情發生時，電子地圖上就可顯示警情發生地點。
③有壁掛式電子地圖顯示接口，可通過接口電路自行制作壁掛式電子地圖，
信息顯示量大。
④接到報警信號可自動打印報警資料。
⑤可設置接警后自動轉警或人口轉警（短信形式），再向上一級匯報警情，使用靈活方便。
⑥可定時對用戶主機巡檢，檢測系統是否工作正常。
⑦報警
信息及地圖資料自動存儲以備查詢統計。
⑧功能強大的信息查詢統計功能，可自動生成表格統計警情多發區，為供電公司加強保衛工作提供
信息。
⑨報警時屏幕顯示用戶的報警信息：用戶主機編號、報警的電話號碼、報警類型；用戶名稱、用戶地址、所屬部門、聯系人及聯系電話、出警
信息、出警電話、出警單位及出警路線等。同時，

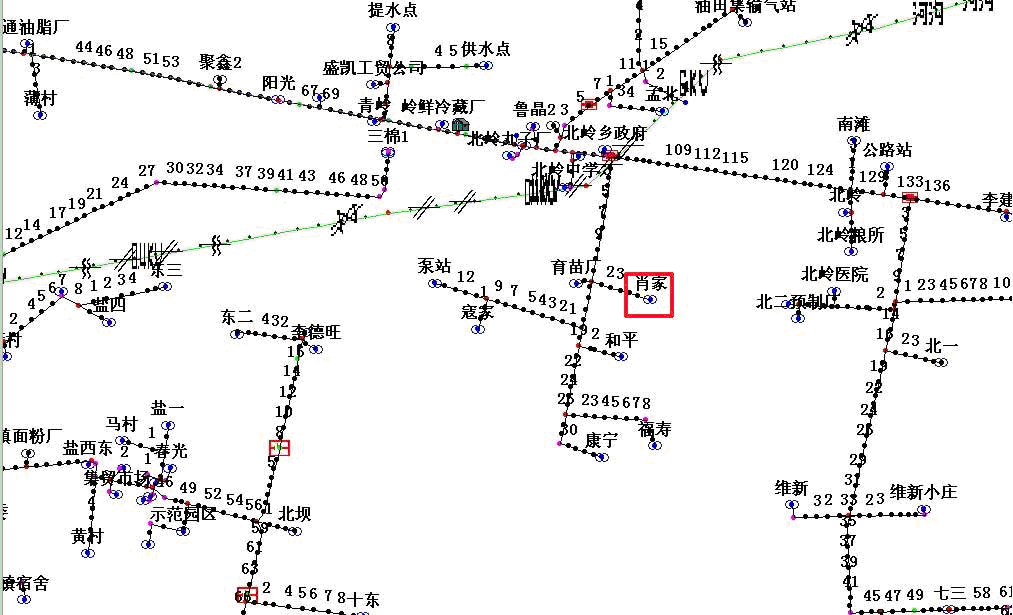

報警時點擊電子地圖顯示報警點位置，如圖2所示的紅色地方閃爍。4.GSM撥號電力線路變壓器防盜報警系統主要特點
本報警系統具有安裝靈活、工作穩定可靠、功能實用、質量優良等特點，適應室外各種環境（如烈日照射，下雨下雪）使用。該系統主要具有以下優點：
①
GSM撥號傳送報警信息，信息及時，與其他同類型電力報警主機相比，不受傳輸距離、天氣情況限制。 ②八防區報告（4通用防破壞防區，1光電隔離防區，交流380V三相斷電檢測防區），光電隔離防區可用于擴充其它用途，如變壓器超溫告警等。
③
8個報警電話號碼，可使用普通手機人工接警，可通過SK-2000SMS接警中心電腦自動接警，電子表地圖顯示，具有強大的聯網報警功能。 ④內置聯動繼電器，可聯動控制其它電器設備。
⑤具有開機報告發送及遠程巡檢功能（測試報告和定時發送測試
信息），可及時發現報警主機工作是否正常。
⑥主機機箱采用三層殼體結構，冬天低溫自動加熱，夏天高溫外層對流隔熱。
⑦三相檢測，能準確檢測并上報任一相異常情況。
⑧內置12V免維護蓄電池，自動充放電控制，停電后自動切換，可續供24小時。
⑨用戶配備小功率高壓互感變壓器，可用于高壓電力線路的防盜割報警。
⑩該系統的報警主機
SK-380SMS探測到柜（箱）門被打開或停電、三相線被剪、來電事件發生、及防區所連接的探頭檢測到報警信息時，立即通過內置GSM系統向指定的電話號碼（最多可設置8個電話號碼，可以是‘95598’客戶服務系統電話號碼，也可以是負責人員的手機號碼‘）發出報警信息。如果發到‘95598’，利用‘95598’ 客戶
信息的
GPS電子地圖定位，獲取報警主機的電話號碼，同時自動調出報警主機的位置圖，值班人員根據位置通知維護人員現場檢修。報警主機內置高性能可充電
電源，當遇到電網停電或人為破壞時，能保持不間斷監控。
5.電力線路設施防盜系統投入運行后效果
在公司設立電力設施防盜報警監測中心，建立接警系統與95598’服務系統合二為一,報警中心安裝服務器
1臺，采集中心處理器1臺，主站支撐軟件（含操作系統及數據庫管理系統），由專門值班人員管理，統一接警、處警。
我公司針對往年線路被盜情況，對縣境內偏遠10kV線路的調查摸底，在較偏遠的
20條線路50個配電臺區安裝了防盜報警器。報警器安裝位置在低壓配電盤開關以下，對低壓線路等設施的防盜也起到了一定的作用。安裝前，連接好蓄電池電源，按照“線路防盜報警器安裝位置信息表”確定供電所、變電站、線路和安裝臺區名稱，輸入停電時應撥電話號碼，在該供電電源主干線和分支線停電的情況下，防盜報警器啟動撥號系統，向95598客戶
信息GPS電子地圖定位系統發送報警信息，同時，自動彈出報警機的位置圖，值班人員接警后，根據防盜報警系統上傳的
信息和地理位置，及時通知該線路設施管理的供電所，維護人員接到報警后，按照“三級護線”要求，可在
20分鐘以內對線路干線、支線進行全面巡視，減少了傳統管理體制中不必要的中間環節，縮短了時間，在確保線路防盜安全的前提下，提高了供電可靠性。到目前，安裝投運電力線路防盜報警器50臺，運行效果良好。6.結束語
GSM撥號電力線路變壓器防盜報警系統投入運行后，構筑起一道電力線路和變壓器的安全防線，對保證電力設備安全運行具有積極的意義。
