摘要：針對傳統RTU通訊速率低、通訊規約不統一、系統不開放，分析了在IEC 60870-5-104通信規約的基礎上，結合嵌入式Internet技術，設計了一套開放、靈活、可靠的Webit-GRTU體系結構。通過實例驗證了設計目標，為傳統RTU低成本更新?lián)Q代開辟了一條途徑。
遠程終端設備(Remote Terminal Unit，RTU)是一種遠程測控智能裝置。它不僅可以采集、監測、計算和存貯現場的設備信號，而且能獨立地完成預定的控制程序、執行上位機的指令，并將執行結果和現場數據回傳上位機。RTU比PLC具有更優良的通訊和控制能力，適用于惡劣的工作環境及實現復雜的特殊算法。
然而，隨著自動化、計算機、網絡等技術的不斷發展以及ERP戰略的廣泛實施，各種應用和服務對信息的實時性、可靠性、可擴展性等提出了越來越高的要求。目前傳統RTU無論在結構上還是實現方法上都已經很難滿足實際現場的要求。主要表現在：(1) 通信規約不統一。存在眾多的通信規約，如DNP 3.0、Modbus、SCI、CDC、CDT等等，各大生產廠家都遵循著自己的一套通信規約，不同設備之間的互聯及升級較困難；(2) 通訊速率較低。傳統的RTU通信方式多為RS-232/422/485總線方式，最基本的“四遙”量只能以秒級傳送，通信速率成為系統性能的瓶頸，已遠遠不能滿足生產過程中的實時監控要求。
90年代后期，Internet/Intranet技術日趨成熟，設備網絡化及普適計算模式的概念不斷形成，新投入的自動化系統及管理網絡開始廣泛地采用TCP/IP網絡技術，新的自動化控制與通訊國際標準也不斷出臺。這就要求新型的RTU能夠充分利用現有通信資源，提高數據的吞吐量，保證系統的實時性，同時又具有更好的開放性、兼容性。為適應這一發展潮流，本文遵照國際電工委員會IEC 60870-5-104通信標準，設計了一套基于嵌入式Internet技術的通用型RTU-Webit-GRTU，可在任何Internet/Intranet的結點上對Webit-GRTU系統進行全面的遠程訪問，為傳統RTU低成本更新?lián)Q代開辟了一條途徑。
1 嵌入式Internet技術與Webit

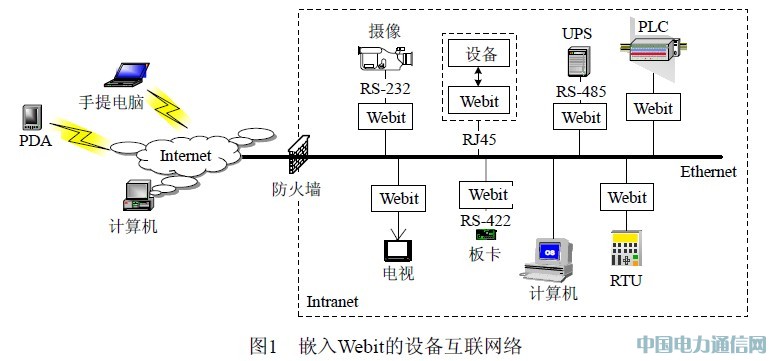

嵌入式Internet技術是一種設備接入技術或者說是一種異種網絡互連技術，它主要解決的問題是通過Web和嵌入式技術實現從不同的子網、不同物理區域?qū)尤氲絀nternet的設備和異類子網進行監控、診斷、管理及維護等操作，使用戶對接入到Internet上的各種設備或其他類型的子網具有遠程監控、診斷和管理的能力。圖1為采用了嵌入式Internet技術的Webit與電視機、攝像機、UPS、RTU等設備綁定后聯入互聯網的一個示意圖。借助Internet，打破地理上的障礙，實現全球化的通信和控制。
Internet通信協議對計算機系統的CPU速度、存儲器容量等的要求較高，用于PC機系統不存在任何困難，但是用于自身資源受限的嵌入式系統就必須根據需要有所取舍，合理選擇通信協議的實現和處理方案。Webit根據嵌入式系統的特點，在實時內核WebitX 2.0基礎上對TCP/IP協議簇中的各層協議做了不同程度的裁減，結構小巧、成本低廉、性能可靠，同時擁有高速、開放、實時的強大網絡通訊能力。
2 IEC 60870-5-104通信規約及TCP/IP協議棧
IEC 60870-5-104通信標準是“采用標準傳輸文件集的IEC 60870-5-101網絡訪問”的遠動傳輸規約標準。
它是根據IEC 60870-5的系列文件，將IEC 60870-5-101的應用層與TCP/IP(Transmission Control Protocol/Internet Protocol)提供的傳輸功能相結合而形成的通信標準。

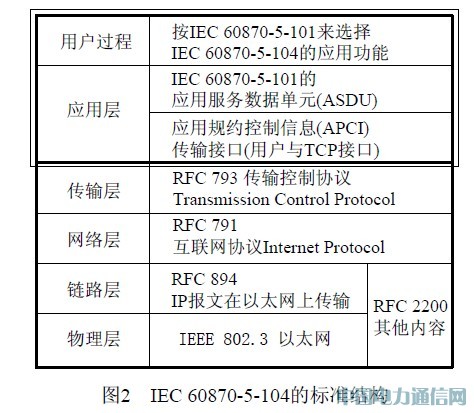

通過這個標準，在TCP/IP的框架內，可以根據實際應用需要，運用到不同的網絡類型，包括X.25、FR(Frame Relay) 、ATM(Asynchronous Transfer Mode)和ISDN(Integrated ServiceData Network)。圖2為IEC 60870-5-104將IEC 60870-5-101與TCP/IP協議簇相結合而形成的標準結構示意圖：由于IEC60870-5-101中未采用應用規約控制信息(APCI)，因此IEC60870-5-104 中的應用規約數據單元(APDU) 相當于IEC60870-5-101 中的應用服務數據單元(ASDU) ， 并且IEC60870-5-104還對應用規約控制信息(APCI)作了定義，所以APDU是ASDU與APCI的結合。APCI的控制域定義了防止報文丟失和重復的控制信息，以及對報文的開始、停止和傳輸連接的監控。
3 設計與實現
3.1 設計思想
RTU作為一種遠程測控智能裝置，與Webit綁定后應將RTU與Webit的功能充分發揮出來，實現現場設備和Internet的透明互聯，將設備和網絡真正融合在一起。智能、簡便、可靠、通用、開放是這套RTU系統的基本設計思想：(1) Webit-GRTU在通訊實現上嚴格遵循IEC 60870-5-101/104通信規約，兼容所有標準的工業自動化工作站軟件；提供API、ActiveX、OLE、DDE、OPC、COM、DCOM、ODBC等技術支持；能方便地與各種自動化控制系統互聯，組成強大的SCADA系統。(2) 采用通訊和控制分開的體系結構。數據采集和控制采用內部擴展總線，根據系統的復雜程度不同，進行靈活的組合，獨立地完成邏輯控制。RTU通訊部分采用單獨的微控制器，并根據不同的通訊規約下載不同的軟件，便于軟件升級及擴展。(3) 使用簡便。
通過嵌入式WEB服務器，技術人員在提示幫助下，通過IE或Netscape瀏覽器設置所有參數；并可通過仿真軟件，模擬現場情況，便于調試和培訓。(4) 通用性強，既可廣泛用于控制相對簡單的普通民用設施，也可應用在惡劣環境下的復雜控制中。
3.2 Webit-GRTU體系結構
Webit-GRTU采用通訊和控制分開的體系結構。Webit-GRTU的數據采集與控制輸出部分采用了INTELMCS80C196芯片，完成遙信、遙測、電能脈沖記數及遙控輸出等功能，采用16 bit數據總線。

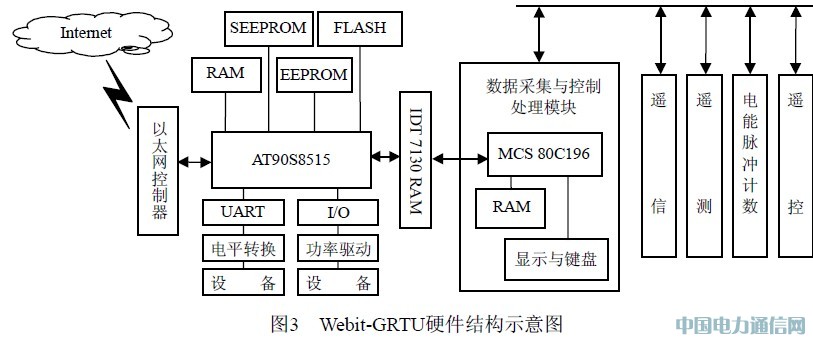

Webit-GRTU通訊模塊則是以Atmel公司的AT90S8515微控制器為核心，配以RealtekRTL8019AS 10M以太網接口芯片，具有RJ-45接口、14位TTL電平雙向I/O、UART口和ECP系統編程口，如圖3所示。圖中軟件結構主要包括：實時內核WebitX 2.0、thin TCP/IP協議棧和RSC(Remote System Control)。其中RSC主要用于系統參數設置、電源監測，系統的遠程復位和啟動；thin TCP/IP協議棧包括ARP、IP、ICMP、UDP、TCP、HTTP、TFTP、SNMP等協議。另外，外部設置了SEEPROM存儲器，用于存放用戶數據，如系統參數、HTML網頁、GIF和JPEG圖像等，由WebitX 2.0的文件系統來管理。系統有RS-232、RS-485串行通訊接口，數據傳輸率在300～57 600之間選擇，以IEC 60870-5-101通訊規約通訊；以太網通訊速率為10 Mbps，支持標準的TCP/IP協議，以IEC 60870-5-104通訊規約通訊。
通訊模塊和數據采集控制模塊的數據交換通過IDT7130開辟公用內存區進行。這是一種高速雙口靜態RAM，片內含總線仲裁電路，有兩套獨立的控制和地址總線，適用于CPU間大量數據快速雙向傳遞。
公用內存區則主要用于存放RTU遙信、遙測等四遙信息。
4 典型應用

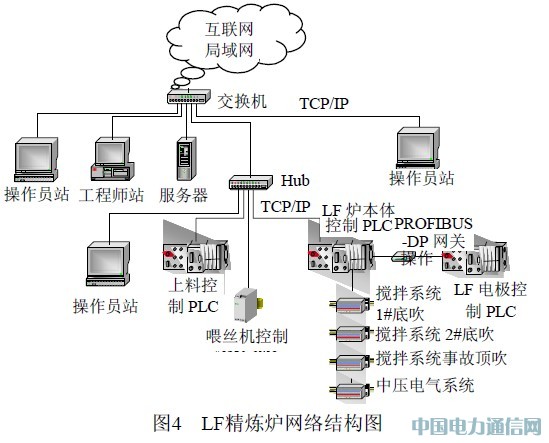

圖4是某鋼廠LF(Laddle Furnace)精煉爐控制系統的網絡結構拓撲圖，它是Webit-GRTU的一個典型應用(由于該控制系統比較龐大與復雜，本文主要針對Webit-GRTU的控制部分)。
4.1 工藝
Webit-GRTU控制該系統的喂絲機部分，它與LF爐本體控制PLC、上料控制PLC以及操作員站處于同一TCP/IP局域網絡中。在鋼水精煉過程中，LF爐要不斷地通過喂絲機來添加金屬復合材料。而金屬添加量因鋼水的品種和成份含量的不同而不同，并要求隨精煉時間的推移不斷進行調整。其作業現場溫度高、電弧干擾強、環境惡劣，不適合手工現場操作。
一方面，Webit-GRTU自身可以通過內置軟件實現喂絲機的智能控制和人工控制，調整喂絲機的喂絲速度和時間間隔，另一方面，Webit-GRTU需要和LF爐本體控制系統保持通訊，不斷地接受鋼水品種、成份、精煉時間及其他相關參數和指令，優化喂絲機的控制過程。
4.2 性能分析
本系統中的主站通訊全部采用TCP/IP網絡結構，分布式I/O采用PROFIBUS現場總線結構。Webit-GRTU、Intouch監控系統、Siemens PLC S7-400等之間無需中間轉換裝置便能較好地協同工作、交互數據。其中Webit-GRTU發揮了獨立智能控制及協調能力，并經受住鋼廠惡劣環境的考驗。
比較原來使用Modbus通訊的RTU，每個操作站和服務器接收RTU數據都要配置專門的Modbus通訊模塊和通訊軟件，而使用Webit-GRTU，通過ActiveX、DDE、OPC很方便的將RTU控制和PLC控制系統融為一體，無須額外的軟硬件投資。Webit-GRTU采用了RTL8019AS 10M以太網卡，經測試，單字節傳輸速率一般在720μs左右，與傳統的RTU串行傳輸方式相比，速度提高了30～100倍左右。實際應用中，操作站畫面的數據掃描周期由原來的5~10 s縮小到2 s以內，完全符合工藝控制要求。同時Webit-GRTU突破了傳輸距離的限制，通過網關和路由，可以將信息傳遞到Internet網的任一角落。
5 結論
Webit-GRTU不僅遵循IEC 60870-5-101/104通訊規約，較好地解決了設備之間的互聯及升級問題，而且將RTU的通訊速率提高到了微秒級，保證系統的實時性。實踐證明，Webit-GRTU具有網絡布線簡捷，可擴展性好，抗干擾能力強。它為傳統RTU低成本更新?lián)Q代提供改造參考，通過統一的Internet/Intranet網絡覆蓋全部智能設備，為實現管控一體化的透明工廠思想開辟了一條有效途徑。
