摘要：設計一套低幀速無線視頻傳輸系統，將個人計算機屏幕上的圖像通過無線的方式傳輸到投影儀上。系統中視頻發送端采用普通個人計算機，視頻接收端是基于ARM11的嵌入式系統。所傳輸圖像使用JPEG標準進行壓縮，傳輸數據鏈路為Wi-Fi。該系統主要用于教學、會議等場合。本系統可以減少演示場合的線纜，并省去頻繁插拔的麻煩。
個人計算機設備及其外設的無線化一直是行業趨勢，隨著科技進步，無線鼠標、無線鍵盤、無線路由等無線設備紛紛問世。但是目前幾乎所有在使用的投影儀都使用線纜和計算機連接，在商務、科研的會議或展示場合，這往往會帶來不便。
視頻傳輸數據量大、實時要求高，而完成無線視頻傳輸，無線鏈路的數據吞吐量必須大于視頻數據流量。近年來Wi-Fi標準不斷演進，傳輸速度越來越高；另一方面，嵌入式處理器的處理能力越來越強，并且芯片廠商會在某些嵌入式處理器中集成DSP核心，使得嵌入式系統的視頻解碼能力有了一個大幅提高，完全能夠完成高解析度的視頻解碼，這使得傳送經過壓縮的視頻數據成為可能，從而間接地降低了視頻數據流所占帶寬的大小。這一切，使得無線視頻傳輸成為可能。
1 系統硬件構成
1.1 系統整體框架

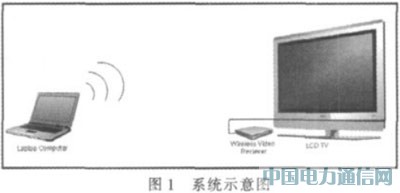

該系統由視頻發送端和視頻接收端組成，它們之間以Wi-Fi作為通信鏈路。如圖1所示，視頻發送端是需要進行幻燈片播放的普通計算機，視頻接收端是采用ARM11處理器的嵌入式系統，它負責接收、解碼視頻信號，并通過VGA接口將視頻信號傳送至大屏幕顯示設備上(如投影儀，大屏幕平板電視等)。
1.2 視頻接收端硬件構成

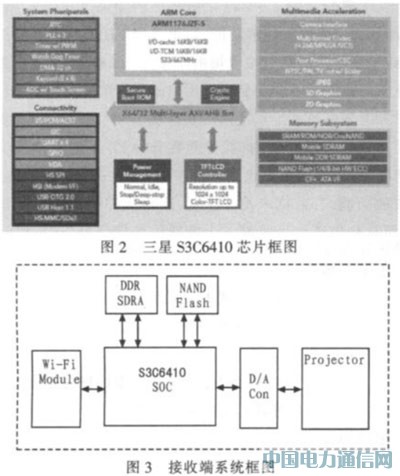

圖像接收端采用以三星公司S3C6410芯片為主控的嵌入式系統。S3C6410芯片采用65nm制程，最高主頻可達667MHz。其內部采用了ARM11核心作為主控部分，并集成了存儲器控制器、USB控制器、LCD控制器等多種外部設備控制、接口；與此同時，S3C6410還集成了多媒體加速內核(Multimedia Acceleration)。S3C6410芯片如圖2所示。
該芯片中集成的多媒體處理核心包括了JPEG編譯碼器，可以實現對JPEG格式圖片的硬件解碼，從而大大提高了系統對JPEG圖片的處理能力。它最大支持編解碼65 535x65 535分辨率的JPEG圖片。接收系統框圖如圖3所示。
視頻接收端配備了Marvell 8636為主控的Wi-Fi模塊，其支持802.11b/g標準，通過SDIO接口與系統相連。
視頻數據經解壓后輸出到數模轉換模塊上，最終轉換為VGA信號送至投影儀。
2 系統軟件設計
2.1 系統軟件框架

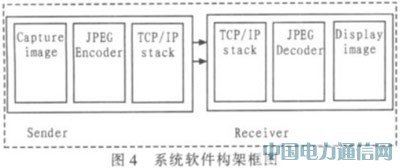

視頻發送端軟件的主要功能：采集當前屏幕顯示圖像，壓縮圖像，傳送經壓縮的圖像。除此以外發送端軟件還需要完成與接收端連接的建立、斷開功能。與之對應的，接收端軟件的主要功能是：接收經過壓縮的圖像數據，進行圖像解碼，顯示圖像。發送端和接收端之間通過Wi-Fi鏈路傳輸數據。系統軟件構架框圖如圖4所示。
在會議場合，典型的演示方式是播放幻燈片，在這種應用場合下，圖像在大部分時間下都是準靜態的，所以在這種情況下視頻的刷新速度可以保持在一個較低的數值上，這里我們設定為8幀每秒。此時，若計算機的屏幕分辨率是1280×800，色深是24bit，則視頻流的速率是197Mb/s。

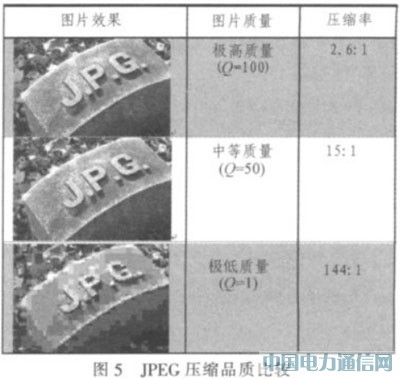

而目前普遍采用的802.11g Wi-Fi標準，其標稱速度只有54Mbps，并不能滿足以上所需的數據帶寬。所以需要對數據經行壓縮。在1280x800的分辨率下，壓縮率需要在5：1以上，可以考慮選用JPEG標準。JPEG壓縮品質比較如圖5所示。
JPEG是很靈活的編碼標準，其Q值可以在100以內任意取值。但如果圖片質量過高，不但增加了圖像編碼時CPU的負擔，而且增加了數據傳輸量；而圖片質量過低又會影響演示質量。需要在圖像質量和數據流量之間找到一個平衡點。
圖5是圖片在不同的JPEG編碼質量下的效果比較，當Q取50時，進過壓縮的圖片在肉眼觀察下任然擁有較高的畫質。而此時，壓縮率是15：1，大于前面分析中提出的5：1壓縮率要求，在這種情況下數據速率為13Mb/s，能夠在802.11g提供的帶寬下進行傳輸�？梢�，Q=50時，圖像質量和數據流量之間可以取得一個較好的平衡。
2.2 視頻發送端軟件設計
該系統的發送端軟件基于windows設計。其實現的主要功能可以概括為：采集當前屏幕顯示圖像，壓縮圖像，傳送經壓縮的圖像。發送端軟件流程圖如圖6所示。
在windows環境下捕捉當前屏幕的方法有：GDI，DirectX，以及Windows media API。其中采用GDI時效率不高，不適合應用在該系統中，這里選用DirectX。
在DirectX中提供了g_pd3dDevice對象，這是一個IDixeet3DDevice9對象，可以調用IDirect3DSudace9：：LockRect()方法來獲得一個指針，這個指針指向當前顯示緩存的首地址，再使用合適的算法計算出當前顯示緩存區的大小，就可以很方便地復制顯示緩存的內容至指定內存區域，并采用JEPG標準壓縮所采集到的數據。具體原理和過程如下：每一個DirectX程序都包含了后臺緩存，與此同時，每個程序在默認狀態下都可以訪問前臺緩存，前臺緩存即存儲了當前的Windows桌面內容。訪問這個前臺緩存就可以捕捉當前桌面所顯示的畫面。以下是捕捉屏幕的關鍵代碼。

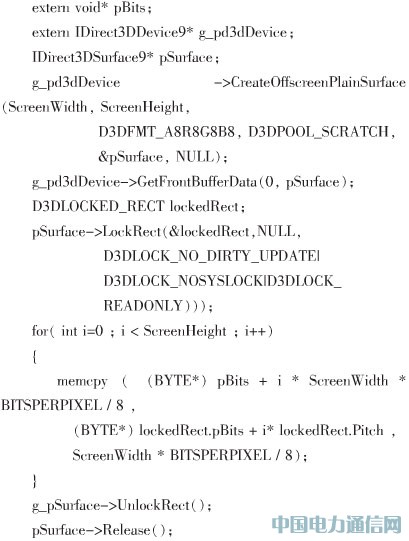

在以下的代碼片中，g_pd3dDevice是一個IDirect3D Device9對象，這里假設它已經被初始化過了。這段代碼捕獲了所需的桌面圖像，其后需要對所捕捉到的位圖進行處理。此時可以調用IDirect3DSurface9：：LockRect()方法，來獲得一個指向所所捕獲到的位圖首字節的指針，然后根據屏幕的尺寸來確定位圖的大小，最終將所需的位圖數據復制到事先定義好的緩存中。
需要注意的是，以上代碼中所捕捉到的位圖，它的寬度不一定就是屏幕的實際寬度，這是由于在存儲位圖時采用了內存對齊的方法，在位圖中內存被按字(word)對齊，所以在每行的結尾處可能需要添加額外的字節來完成內存對其，從而使位圖寬度大于實際屏幕寬度。此時可以使用lockedRect.Pitch來獲得每行的實際寬度。
捕捉圖像和壓縮圖像時采用雙緩沖模式：在0時隙內，捕捉線程將數據寫入Buffer A中，壓縮線程Buffer B中的圖像，Buffer B中存儲了在上個時隙中采集完畢的圖像數據；在1時隙，捕捉線程將數據寫入Buffer B，壓縮線程處理Buffer A中的圖像。
圖像捕捉線程和圖像壓縮線程構成了—個典型的“生產者-消費者”系統，在采用雙緩沖的基礎上再增加信號機制，可以很好地解決系統中同步與互斥問題。雙緩沖示意圖如圖7所示。
發送部分調用windows中所提供的相關Winsock(套接字)函數來完成網絡傳輸功能，這里選用UDP協議，并采用丟包、錯包不重傳機制。(接收端的圖像每1/8秒刷新一次，丟棄部分圖像數據并不會明顯降低用戶的使用體驗。)
考慮到在該系統所應用的實際場合中，往往會遇到演示畫面在較長一段時間內(數秒至數分鐘)并不發生任何變換的情況，可以在圖像發送端軟件中加入前一幀數據與當前幀比較的功能，若數據未發生改變，則不壓縮也不傳送圖像數據，而只是傳送給接收端一個特殊的保持信號，這樣可以大大降低處理器負荷以及無線網絡的傳輸負荷，使得無線網絡還有余力完成其他用戶的其他任務。
2.3 視頻接收端軟件設計
圖像接收端采用嵌入式Linux操作系統。Linux具有內核可剪裁、開放源代碼、開發周期短等優點，并且支持完整的TCP/IP協議棧。
接收端軟件主要功能為：接收經壓縮的圖像數據，控制處理器中多媒體處理核心解碼JPEG圖像，顯示圖像。這里也可以采用相似的雙緩沖方法，在接收和解壓線程之間設立雙緩沖，各自擁有一個輪回跳動的指針來交替對兩片緩沖區經行操作。
圖像解壓模塊負責將接收到的JPEG圖像還原為位圖。它將利用S3C6410芯片內部的硬件解碼來加速系統的執行效率。解壓后的數據將被直接寫入顯示緩存中。
6410的JPEG解碼過程如下：初始化用CresteFile打開“JPG1：”解碼驅動，每次解碼首先要獲取Stream Buffer(IOCTL_JPG_STRBUF)，將JPEG數據拷貝到Stream Buffer，接著調用解碼(IOCTL_JPG_DECODE)，最后通過獲取Frame Buffer(IOCTL_JPG_GET_FRMBUF)得到解碼后數據。
在系統運行過程中若出現數據量超出處理能力的情況，則采用直接丟棄的處理方法。接收端軟件流程圖如圖8所示。
3 結束語
本系統基于三星公司的S3C6410處理器以及Wi-Fi技術，能夠完成8幀/秒的無線視頻傳輸，并提供了較好的圖像質量(JPEG品質因數50)。圖像接收端能夠完成對JPEG圖片的實時解碼。適合應用在低幀速視頻傳輸場合，如幻燈片播放，計算機操作演示、教學等。該系統中的視頻接收端的硬件成本可以控制在600元以內。其在圖像幀速、圖像質量、對發送端處理能力要求、接收端系統成本等因素之間，找到了一個較好的平衡點。
