摘 要：探討了小區變電所運行管理難題，介紹了基于無線公網的新型小區變電所遠程監控系統的構成、工作原理、主要功能、實際應用狀況和效果
關鍵詞：小區變電所 無線公網 監控系統
小區變電所（簡稱小區變）是居民住宅非常重要的供電配套設施，小區變的安全穩定運行是用戶可靠用電的基本保障。隨著高層住宅的大量出現和居民生活水平的提高，對電力系統安全可靠供電的要求也越來越高。由于小區變分布廣、數量大，供電企業往往難以及時發現小區變運行中出現的問題，造成設備損壞，故障或事故發生，用戶停電。本文系統地闡述了一種基于無線公網的新型小區變電所遠程監控系統，該系統能實現安保、消防、監控等多項功能，解決了長期以來困擾電力系統的小區變電所難以有效管理的難題，并已經在實際應用中取得了良好的效果。
1 小區變運行管理的主要難題
⑴目前電力系統對小區變采取的是無人值守、定期巡視的管理方式，經常會發生小偷破門（窗）闖入盜竊以及外來人員誤入的現象，對設備的安全運行以及人身安全都構成了重大威脅。
⑵一般小區變沒有停電后的備用電源，至使其部分防誤聯鎖功能不能實現，給安全操作埋下了重大隱患。例如小區變電源進線檢修，需要合進線接地刀閘或掛接地線時就沒有任何防止帶電合地刀閘（掛接地線）的防誤裝置。
⑶部分小區變使用了SF6開關，但沒有檢測SF6氣體含量是否超標的報警裝置。
⑷小區變變壓器負荷狀況不能及時掌握，冷卻風機無法及時開停。
⑸小區變無遠程通信通道，無法將檢測到的數據上傳實現遠程在線監測。
2系統的組成和工作原理
2.1系統的組成
小區變電所遠程監控系統由現場傳感器檢測單元、現場監控工作站單元、通訊工作站單元以及管理終端單元等幾部分組成，如圖1所示。
⑴現場傳感器檢測單元由煙霧傳感器、人體感應傳感器、SF6氣體傳感器、氧氣傳感器等組成，負責采集現場各項檢測信號。
⑵現場監控工作站單元由信號處理器、高速中央處理器（CPU）、自存儲器等多個部分組成，分別負責對采集到的現場檢測信號進行數模轉換、信號放大、參數補償、分析運算以及暫存等處理。
⑶通訊工作站單元由無線公網（GSM、GPRS）通訊模塊、抗干擾模塊等組成，負責將經過處理的數據或?qū)崟r的報警信號通過無線公網上傳。
⑷管理終端單元主要由監控計算機和監控管理軟件組成，一臺管理終端單元可對數十個小區變電所進行集中監控，可對各種監控數據進行分類管理，并可實現相應的遙測、遙信和遙控功能。

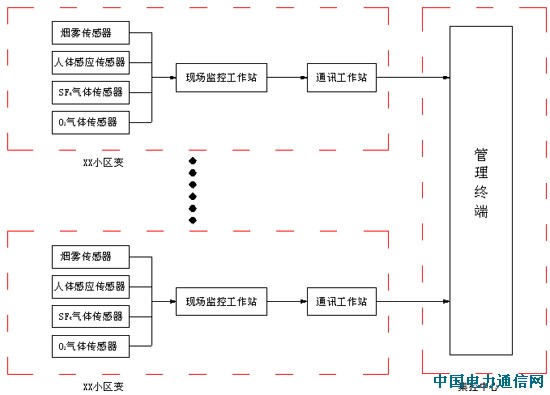

圖1 小區變電所遠程監控系統結構示意圖
2.2工作原理
根據現場監控的需要，可分別設置多種類型的檢測傳感器，在日常的監控管理中，傳感器能實時采集到相應的檢測信號，傳感器能定時采集到相應的信號，通過通訊總線傳送至現場監控工作站單元，信號經過處理、運算、分析后，傳送至通訊工作站單元，并通過無線公網向管理終端單元上傳各項數據。當現場發生報警狀況時，如發生火災、人員闖入、SF6氣體泄漏超標、氧氣含量偏低等，報警信號將同步向預先設置的維護人員
手機和管理終端單元發送報警短信。
2.3系統可行性保障
（1）GSM和GPRS通訊網絡在我國已有多年發展時間，其技術已經相當成熟，且整個網絡覆蓋區域也十分普遍，系統利用該平臺作為
信息傳遞的主要途徑。
（2）采用國外最新的紅外感應和微波感應技術，在防盜功能中將兩者完美的進行結合，同步感應確保檢測的準確性。
（3）由于系統是在變電所強電磁場干擾的環境中工作，因此，對抗干擾的要求很高，在設計中充分利用硬件屏蔽與軟件
智能補償?shù)姆绞接行У慕鉀Q了這一問題。
3 系統的主要功能
小區變電所遠程監控系統在綜合了電力系統日常管理要求的基礎上，具備下列功能：
（1）火災報警
（2）防盜報警
（3）SF6氣體泄漏超標報警
（4）缺氧超標報警
（5）布防、解警、啟停風機（現場人工操作和遠程遙控操作）
（6）遠程數據上傳及報警
（7）自動巡檢（自檢）
（8）
信息管理（定向
手機號碼設置、小區變電所命名、報警記錄管理、上傳歷史數據管理等）
4 系統的主要特點及解決的問題
（1）解決了小區變無遠程通信通道的問題
由于現有的小區變與監控中心之間沒有相應的通信網絡存在，采用GSM手機模塊，利用成熟的GSM公共網絡的
手機短信方式去實現遠程遙測、遙信、遙控功能。
（2）完善了防誤聯鎖的問題
在所用電停止時，為高壓帶電顯示閉鎖裝置提供不停電
電源，可以確保其防誤聯鎖功能仍能可靠實現。
（3）將安保和消防等功能融為一體
針對當前小區變無人值守的狀況，通過增加防盜報警、火災報警、SF6氣體泄漏報警、缺氧報警等功能，及時將小區變異常的情況告訴運行維護人員，消除事故隱患，提高運行管理水平。
根據實際情況，還可增加對開關量的遙信、斷路器的遙控、相關電氣參數及變壓器超溫的遙測功能，使運行維護人員及時掌握各小區變設備運行狀態，實行遠程操作，提高了配網
自動化水平。
（5）解決了電力系統對小區變難以集中管理的難題
實現對多個小區變無線組網，用一臺終端監測網內所有的小區變，對所轄小區變集中遙信、遙測和遙控。
5 系統的實際應用及前景
小區變電所遠程監控系統于2007年起在常州、鎮江等地區得到了部分應用，目前在數十個站內運行，由管理終端進行集中管理。投運至今，數據上傳準確，報警及時，盜竊、誤入等事件的發生比率明顯下降。維護人員能夠在不到現場的情況下，對現場進行可靠的實時監控，節約了大量的人力、物力和財力，提高了小區變電所整體的安全運行管理水平。應用實例證明小區變電所遠程監控系統能夠有效解決小區變安全運行管理難題，為大面積推廣打下了堅實的基礎，具有較為廣闊的發展前景。
6 系統發展的方向
目前的小區變電所遠程監控系統主要通過GSM網絡進行數據傳輸，但該網絡屬于第二代無線通訊網絡，具有傳輸數據量小，傳輸速度緩慢等痼疾。筆者考慮，可利用現有已經成熟的GPRS網絡和即將投入運行的3G網絡解決上述難題。同時，還可增加GPS電子地圖功能，系統可最終實現故障地點的精確定位。
7 結語
小區變電所遠程監控系統的應用，構筑了小區變電所的安全防線，對保障供電系統的安全可靠供電，提高安全生產管理水平具有十分重要的意義。
參考文獻：
[1] 趙 龍，李仁俊，車仁飛. GSM應用于配變監測的研究[J].電力系統及其自動化學報,2003，15（4）：55 - 57.
[2] 栗玉霞，徐建政，劉愛兵. GPRS技術在自動超表系統中的應用[J].電力自動化設備，2003，23（12）：1 - 7.
