朱 栩
本世紀初開始的光通信市場探底反彈過程使人們更加清楚地認識到了業務驅動是技術發展的原動力，而目前通信業務發展已經很明確地呈現出承載IP化的趨勢。
首先在固網中，一方面ADSL技術的成功應用已經把2M帶寬送到了最終用戶家中，寬帶用戶數的持續增長導致了巨大的帶寬需求，省際干線以上的傳輸網中數據流量已占到總流量的90%以上；另一方面，傳統網絡向NGN的演進也使得長途話音流量中VoIP流量超過了總通話時長的60%。
其次，在移動網中，核心網流量采用IP承載已經成為現實而不再只是遠景；3GRAN設備接口也將從初期的E1/IMAE1轉為以以太網接口為主，甚至G網RANIP化也被提到了議事日程之中。
最后，由政府和企業主導，運營商積極推動的行業信息化進程也帶動了一系列新型寬帶增值業務的蓬勃開展，安全、可管理并易操作的VPN業務需求迅速增長，而IP技術內在的優勢能夠使得這些應用的實現方式更豐富、更便捷、更靈活。
HeavyReading最近一份針對下一代組網技術的主要驅動因素對全球60個主流運營商進行的調查結果顯示，三重播放、電信級以太網/可管理的VPN、VoIP、高速因特網接入和3G等應用位于前列，這表明了業務承載的IP化趨勢已經在業內形成共識，未來的光傳輸網絡將主要負責IP/以太網流量的傳送，為分組的流量特征而優化，向著智能的、融合的、寬帶的、綜合的方向發展。
PTN及核心技術特征
PTN是指這樣一種光傳送網絡架構和具體技術：在IP業務和底層光傳輸媒質之間設置了一個層面，它針對分組業務流量的突發性和統計復用傳送的要求而設計，以分組業務為核心并支持多業務提供，具有更低的總體使用成本(TCO)，同時秉承光傳輸?shù)膫鹘y(tǒng)優勢，包括高可用性和可靠性、高效的帶寬管理機制和流量工程、便捷的OAM和網管、可擴展、較高的安全性等等。
PTN的出現是光傳送網技術發展在通信業務提供商現實網絡和業務環境下的必然結果。最初設想的理想光傳送網IPoverWDM方案是IP分組通過簡單的封裝適配直接架構在智能的光層之上，適配層功能盡量簡化從而限制在接口信號格式的范圍內，然后由統一的控制平面在所有層面上(分組、電路、波長、波帶、光纖等) 實現最高效率的光纖帶寬資源調度。
結合PTN的功能需求和目前的組網技術現狀，可以總結出PTN的核心技術特征與需要解決的關鍵問題。PTN作為傳送網技術，最低的每比特傳送成本依然是最核心的要求，高可靠性、多業務同時基于分組業務特征而優化、可確定的服務質量、強大的OAM機制和網管能力等依然是其核心技術特征。在現有的技術條件和業務環境下，新建PTN層需要解決以下一些關鍵的技術問題。
●在網絡中的定位PTN應該為L(zhǎng)3/L2乃至L1用戶提供符合IP流量特征而優化的傳送層服務，往下可以構建在各種光/L1/以太網物理層之上。
●承載的業務PTN應承載以IP為主的各類現有業務，包括以太幀、MPLS(IP)、ATMVP和VC、PDH、FR等等。這其中，PTN層面如何與MPLS核心網互通是最關鍵的問題。
●網絡架構PTN應該具有分層的網絡體系架構，例如劃分為段、通道和電路各個層面，每一層的功能定義完善，各層之間的相互接口關系明確清晰，使得網絡具有較強的擴展性，適合大規模組網。
●設備形態。PTN需要定義功能具體的設備形態，同時明確各種設備的網絡中的位置以及所扮演的角色，從而便于產品的開發及組建實際網絡。
●業務服務質量(QoS)要求確保IP業務電信級QoS，將SDH和ATM/IP技術中的帶寬保證、優先級劃分、同步等技術和概念結合起來，實現承載在IP之上的QoS敏感業務的有效傳送。
T-MPLS:PTN的關鍵技術
在目前的網絡和技術條件下PTN有許多實現方案，許多廠家和標準化組織紛紛推出了不同程度地滿足PTN功能需求的產品和技術，總體來說可分為以太網增強技術和傳輸技術結合MPLS兩大類，前者以PBB-TE為代表，后者以T-MPLS為代表。
由于EOT體系著眼于以太網網絡結構，采用比較嚴謹?shù)慕７椒▽?duì)以太網傳送架構做整體研究，在描述技術細節時遇到了一些問題，因此ITU-TSG15工作組從2005年開始把工作重心轉向了運用MPLS技術定義分組傳送層服務功能結構，即T-MPLS。2007年第3季度，ITU-T已經發布了系統架構、接口與設備規范、OAM、保護倒換機制以及業務信號適配等幾個與IETF達成一致的建議文檔，目前正在就詳細分層功能定義、增加更多的適配客戶信號、業務互通和同步等方面進行進一步的標準化工作。另一方面，IETF也正在編寫T-MPLSRFC，為T(mén)-MPLS業務定義新的標簽。
T-MPLS業務承載

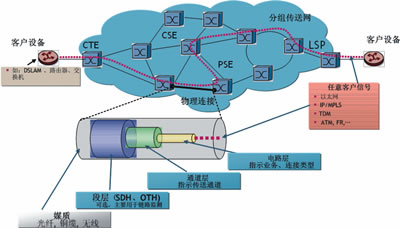

以圖為例，T-MPLS利用網絡管理系統或者動態的控制平面(GMPLS)建立雙向標簽轉發路徑(LSP)，包括電路層和通道層、電路層仿真客戶信號的特征并指示連接特征，通道層指示分組轉發的隧道。
圖 T-MPLS業務建立
T-MPLS承載IP業務時可分為三種場景，首先是以太網層面上的p2p/mp2mp互聯互通，IP/MPLS核心域與T-MPLS邊緣設備通過以太網接口連接，這是最簡單的情況。第二種是在電路/PW層面互聯互通，MPLS隧道在T-MPLS網絡邊緣被終結，支持MPLS的PW終結設備與路由器在T-MPLS網絡中通過一條TMC連接互聯，MPLS中的OAM/生存性機制不能覆蓋整條端到端業務。第三種是在通道層面互聯互通，T-MPLS網絡匯聚并轉發路由器輸出的多個MPLS通道，相當于透?jìng)鱉PLS隧道，從而減輕路由器在網絡中直接發送的業務量。
T-MPLS的主要應用
T-MPLS作為PTN技術，可以承載以太網業務，提供電信級以太網服務，也可以承載IP/MPLS，作為IP/MPLS路由器的核心承載網。T-MPLS滿足電信級以太網各方面的需求的情況如下表所示。
表 T-MPLS功能特性電信級以太網特征T-MPLS
PTN優化演進方案
阿爾卡特朗訊1850TSS產品正是這樣的新一代分組傳送解決方案。通用矩陣、交換與業務處理分離的設計，可使單一的平臺從提供TDM電路的傳統傳輸設備平滑升級為提供點到點/多點以太傳送或匯聚、交換的T-MPLSPTN平臺，徹底打破傳統傳輸網和二層數據網的界限，構建融合的統一網絡，承載網絡中現有業務和將來可能出現的各種新業務，所有業務都在同一平臺上傳送，從而形成最佳性能價格比的演進方案。
